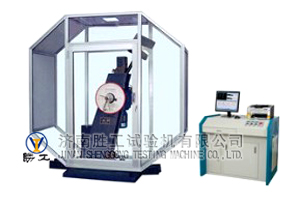

仪器化冲击试验机

一、项目简介

       仪器化摆锤试验机通常又叫摆锤示波冲击试验机或数字化摆锤试验机，是目前摆锤试验机中最高档的一种产品。我单位经过两年的努力，成功开发出了仪器化摆锤试验机（示波冲击试验机），我单位开发的仪器化摆锤试验机冲击能量测控系统采用先进的虚拟仪器技术设计，功能完善、操作方便、测试精度高，是一套可以与国外同类产品媲美的系统。

二、使用领域

       广泛应用于机械冶金，航空航天，大专院校、科研院所、核电等各领域用于测量金属材料的冲击韧性值和金属材料在动负荷下的抗冲击能力。

三、依据标准

       该机采用标准：ISO14556:2000《Steel-Charpy V-notch pendulum impact test-Instrumented test method》；GB/T19748-2005《钢材夏比V型缺口摆锤冲击试验仪器化试验方法》；GB/T3808-2002《摆锤式冲击试验机的检验》；GB/T229《金属夏比缺口冲击试验方法》；GB/T18658《摆锤式冲击试验机用夏比V型缺口标准试样》及ASTME23

四、方案描述

       该设备可完成以下功能：扬摆；放摆；冲击；摆锤制动；冲击后自动挂摆；摆动扬摆；空打标定；周期检测；无效试验判别；报告自动生成；简单数据库；扬角测试；能量损耗测试；数据、曲线的保存和再现、打印，波形光标读数；

       测试数据包括：冲击速度，冲击时间，冲击能量，吸收能量，位移，信号上升时间，裂纹形成能量，裂纹扩展能量，屈服力、最大力、不稳定裂纹扩展起始力、不稳定扩展终止力四个关键点以及对应的时间、位移、能量等24个数据；

       测试曲线包括：载荷－时间；载荷－位移；能量－时间；能量－位移；位移－时间五种。

五、主要技术指标：

5.1.  载荷传感器：量程50kN，精度优于1%；

5.2.  角位移传感器：精度0.1°；

5.3.  角度分辨率：  0.025°

5.4.  旋转编码器：3600线

5.5.  数据采集卡：国外进口的高性能数据采集卡，采样率≥1．25M

六、主要配置：

1、主机  （包括防护网）           1台

  a）冲击力传感器                      1只

  b）无锡瑞普编码器                  1只

  c）动态变送器                          1台

  d）数据采集卡     国外进口       1块

  e）专用数据电缆   国外进口      1根

  f）信号电缆                               7根

  g）专用测控软件                       1套

  h）国产联想品牌电脑（Core2 2.0/2G/250G/DVD±RW/19′LCD）     1套

  i）HPA4激光打印机                   1台

2、300J/150J摆锤                       各1个

3、跨距调整样板、试样对中块     各1套

4、不锈钢安全防护罩                   1套

5、呆搬手：规格，S=30。           1个

6、六角扳手：规格，S=14。        1个

7、地角螺栓：规格，M16×300。 4套

8、钳口（包括支架）：（ 已装在主机上）     1付

9、其它：冲击专用软件,试验机使用说明书、合格证,装箱单。     各1套
