DX-400手动多点标距仪 打点机

一、主要技术参数

   1.点间距离：10mm；

   2.始点与终点距离：400mm；

   3.试样尺寸：圆试样≤55mm 、板试样≤55mm；

   4.外形尺寸：(长X宽X高):570X160X260mm；

   5.电动/手动：手动

   6.净重:22Kg.。

二、DX-400打点机工作原理

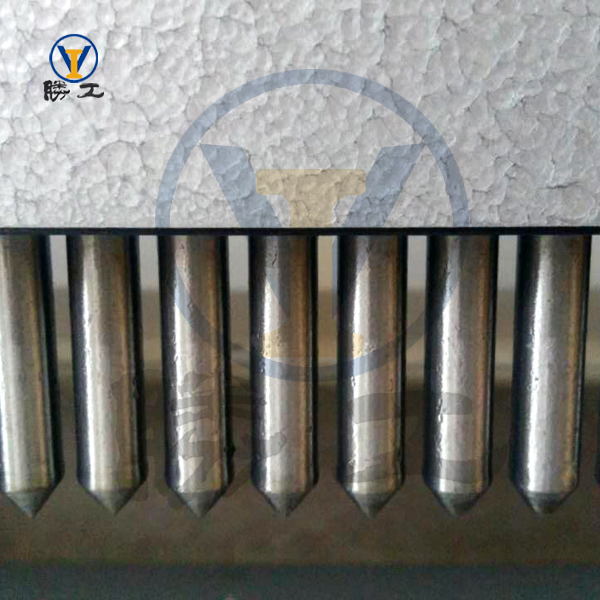

      DX-400打点机设备是通过一根具有螺旋带的轴旋转360°，在不同角度顺序抬起冲头，并借助弹簧的弹力顺序冲击打点。手柄摇动一周即可在样坯上打出直线排列间距为10mm共41点(总长10mmX(41-1)=400mm)的准确试样。

三、DX-400打点机操作方法

   1.将该设备放在离地面高约500mm左右的工作台上,试样放在设备的V型槽中,确定好试样的左右位置。 （试样的同轴偏差不大于1mm）

   2.根据试样直径大小,调整两立柱下端螺母使冲头尖端与试样保持合适距离。

   3.用左手向下按住升降手柄，使刻针与试样顶紧，右手摇动摇把，顺时针旋转一周，即可打出标距点。 标点距为10mm  。

   4.向上提起弯曲手柄,取出试样即完成了标距工作。

四、DX-400打点机注意事项

   1.工作时摇动手把，要用力均匀，严禁反向摇转。

   2.保持两立柱及冲头部位有良好润滑，以保证操作轻便灵活。

   3.一定不要碰伤冲头尖端，以免影响仪器精度，导致设备无法使用。

   4.仪器每次使用完后，工作台要清理干净，涂防锈油，置放于干燥处，谨防生锈。
